道・溝・どぶ板・石畳みち・みぞ・どぶいた・いしだたみ
道幅・側溝・どぶ板・石畳。足もとで時代と町の格が出る。
PDパブリックドメイン道・溝・どぶ板・石畳について
通りの幅と足もとは、背景の画面の下半分を占めるのに資料が少ない所。江戸の町の道は土で、表通りと横町と路地で幅が倍以上違った。明暦の大火（1657）のあと、日本橋通りは 6 丈（約 18 m）に決められ、広小路と火除地ができた。長屋の路地は中央の溝をどぶ板で覆う。石畳は箱根のような坂道の例で、江戸の町の表通りは土のまま。舗装が広がるのは震災後の東京。
- 平安京
- 碁盤の目の大路・小路。朱雀大路は幅約 84 m、大路は 8 丈（約 24 m）以上、小路は 4 丈（約 12 m）。両側に側溝と築地塀（推定）。
- 江戸の町
- 表通りの両側に町家が並ぶ両側町。日本橋通り 6 丈、本町通り 4.55 丈。大火のあと広小路と火除地を設けた。道は土で、打ち水と轍。
- 路地
- 長屋の路地は幅 3 尺〜1 間。中央に下水の溝、どぶ板の蓋。入口に木戸。
- 街道
- 両側に並木と一里塚。箱根の旧街道は 1680 年に石畳を敷き、道幅 2 間、両側に 9 尺の並木敷。
- 明治以後
- 銀座煉瓦街（1872〜77）は通り 15 間で、車道と歩道を分け、歩道に柳。市区改正で道が広がり、震災後の復興でアスファルトの舗装が広がる。
描くときのポイント
- 1通りの絵の床は、道の端の線と軒の線で決まる。消失点を先に決め、道の両端と軒先の線をすべてそこへ集める。
- 2江戸の道は土。舗装の目地を引かず、轍・人の足跡・打ち水の濡れ跡・水たまりで表情を出す。
- 3どぶ板の継ぎ目は消失点へ向かう線と、それに直角の短い線の繰り返し。遠くは継ぎ目を間引く。
- 4広小路は道幅が急に広がる所。火除けの空地として、仮設の茶屋や見世物の小屋が並ぶ場面に使える。
時代考証の落とし穴
- 江戸の表通りに石畳を敷かない。石畳は箱根などの坂道の例。
- 江戸の町の道幅を一律にしない。大通りと横町で倍近く違う。
- 長屋の路地に側溝を 2 本描かない。中央に 1 本。
- 震災前の東京の裏通りをアスファルトにしない。舗装が広がるのは震災後の復興から。
道・溝・どぶ板・石畳のプリセット
時代と地域に合わせた形から始めて、アトリエで部品と寸法を組み替えられます。
通りの一式19
平安京の大路（側溝の付いた土の道）
794–1185
市の立つ町の道（土・溝なし）
1185–1467
洛中の両側町の道（土・素掘りの溝）
1467–1603
江戸の表通り（5 間・素掘りの下水）
1603–1715
江戸の大通り（6 丈・石組みの下水）
1657–1868
江戸の横町（3 間・どぶ板）
1700–1900
裏長屋の路地（1 間・真ん中のどぶ板）
1660–1945
京の町家の通り（4 京間・石組みの溝）
1700–1912
街道の石畳（2 間）
1680–1945
宿場の通り（4 間・素掘りの溝）
1601–1900
銀座煉瓦街の通り（15 間・煉瓦の歩道）
1877–1923
鉄道馬車の通り（銀座・レールと敷石）
1882–1904
参考資料（30 点）
すべてパブリックドメインまたは CC0 の資料です。画像をひらくと、出典とライセンスの根拠、線画への変換ツールがあります。
写り方・資料の種類ごとに、一覧で見られます。
CC0CC0錦絵・版本
Fifty-three Stations on the Tokaido Road (Tōkaidō gojūsan tsugi) 東海道五十三次
Utagawa Hiroshige 歌川広重
1615 年〜1868 年・The Met
CC0CC0絵巻・屏風・肉筆
Street Scenes in Kyoto
late 17th century・The Met
CC0CC0錦絵・版本
Night Scene, Street of Theatres
late 1700s-early 1800s・Cleveland Museum of Art
CC0CC0錦絵・版本
New Year Street-Performers, from the illustrated kyoka anthology "The Young God Ebisu (Waka Ebisu)"
Kitagawa Utamaro 喜多川 歌麿 | Japanese, c.1753-1806
New Year, 1789・Art Institute of Chicago
CC0CC0錦絵・版本
Kanagawa, Inland Sea: Top of the Street
Utagawa Hiroshige (Japanese, 1797–1858)
1797–1858・Cleveland Museum of Art
PDパブリックドメイン錦絵・版本

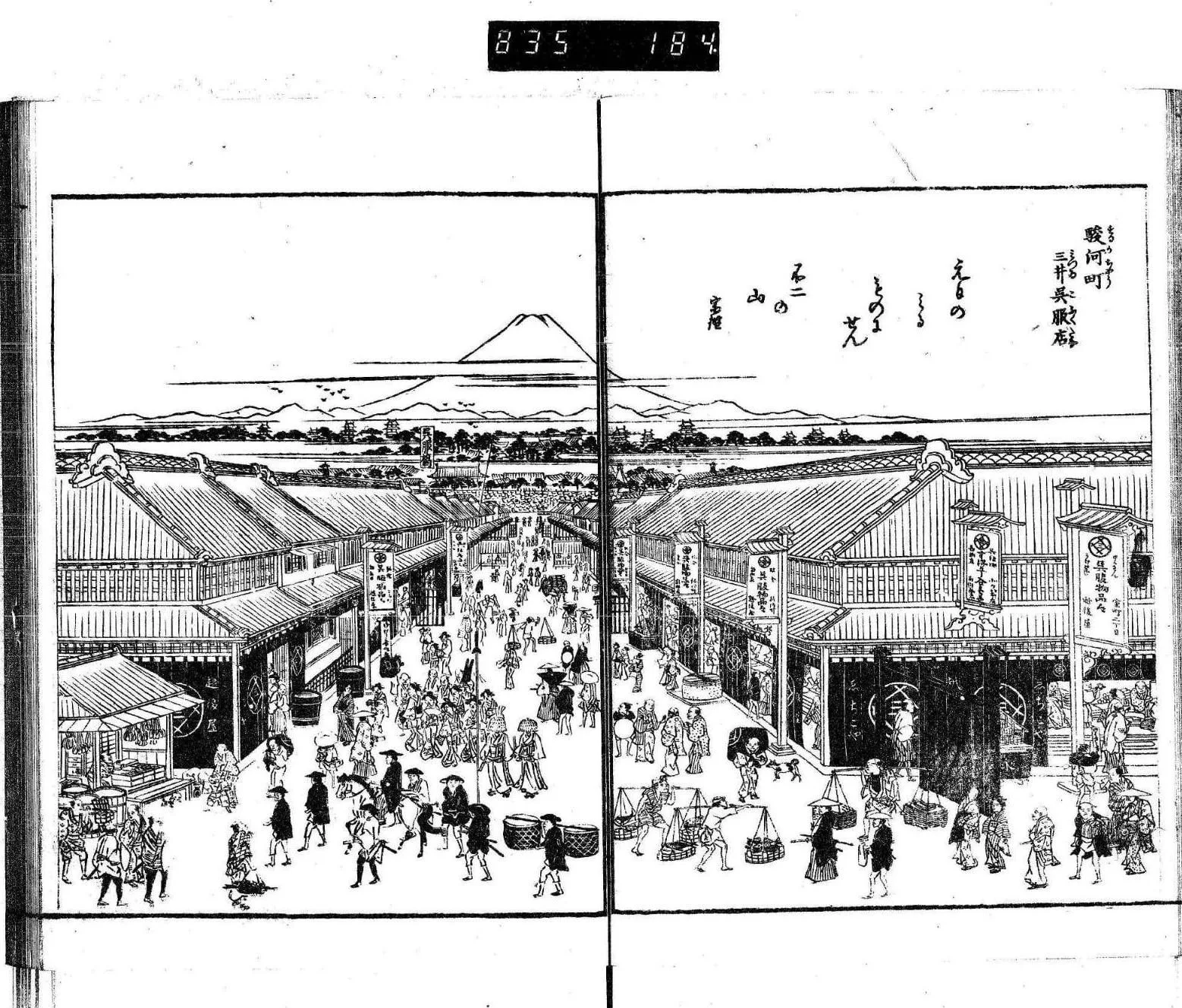

江戸名所圖會 コマ 38
斎藤長秋・莞斎・月岑 編、長谷川雪旦 画
1836年（刊行）・国書データベース
PDパブリックドメイン錦絵・版本

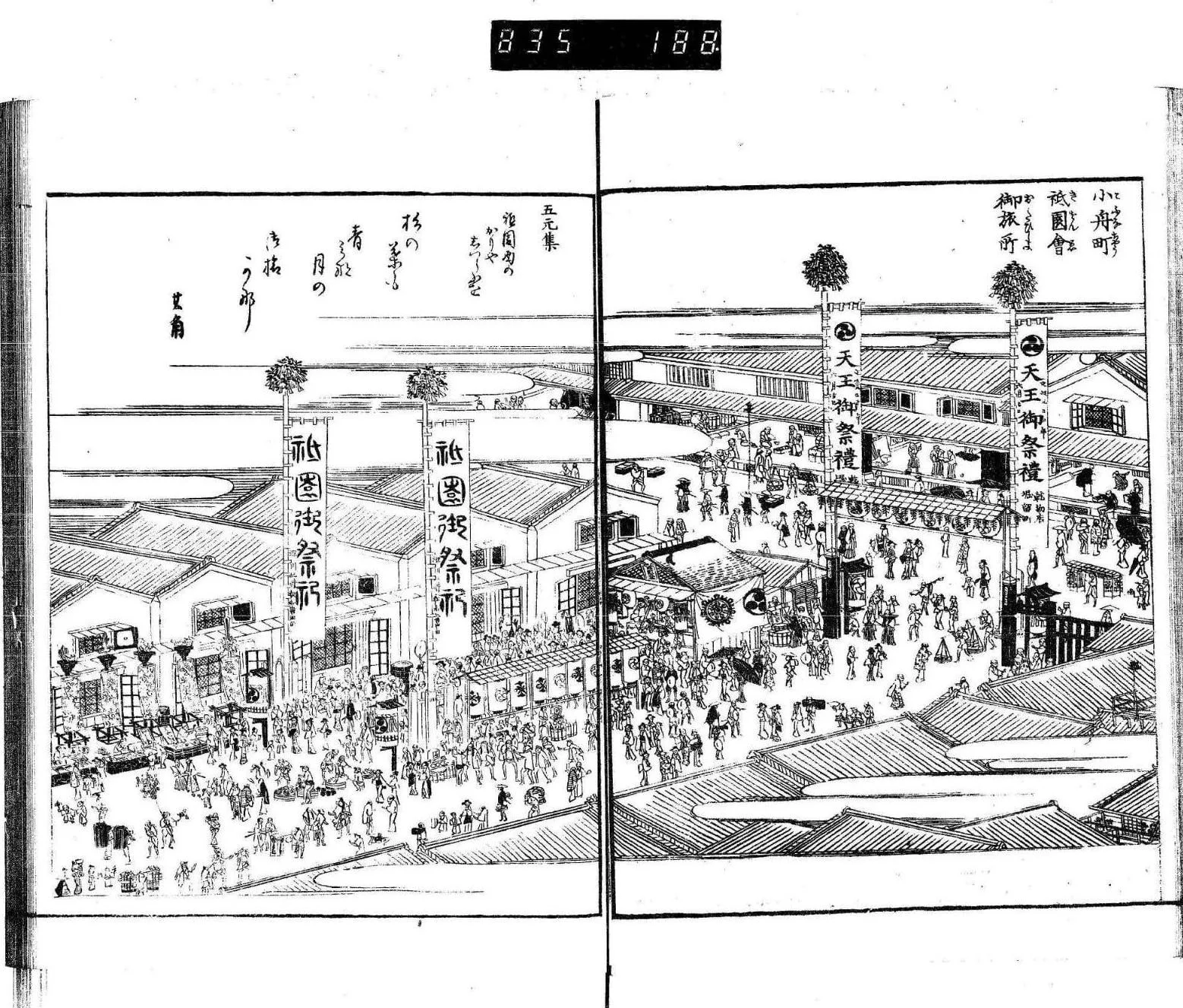

江戸名所圖會 コマ 42
斎藤長秋・莞斎・月岑 編、長谷川雪旦 画
1836年（刊行）・国書データベース
PDパブリックドメイン錦絵・版本

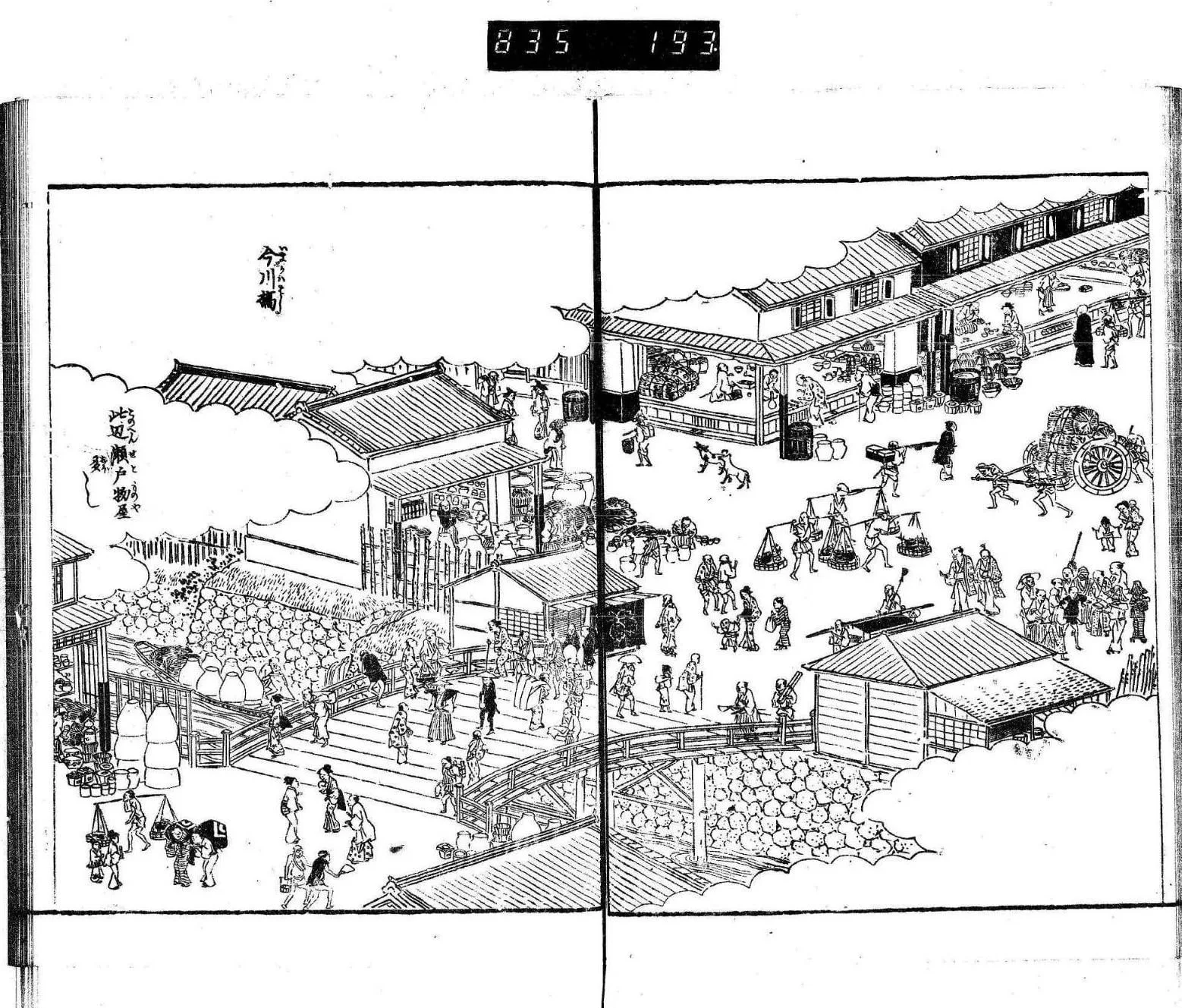

江戸名所圖會 コマ 47
斎藤長秋・莞斎・月岑 編、長谷川雪旦 画
1836年（刊行）・国書データベース
PDパブリックドメイン錦絵・版本

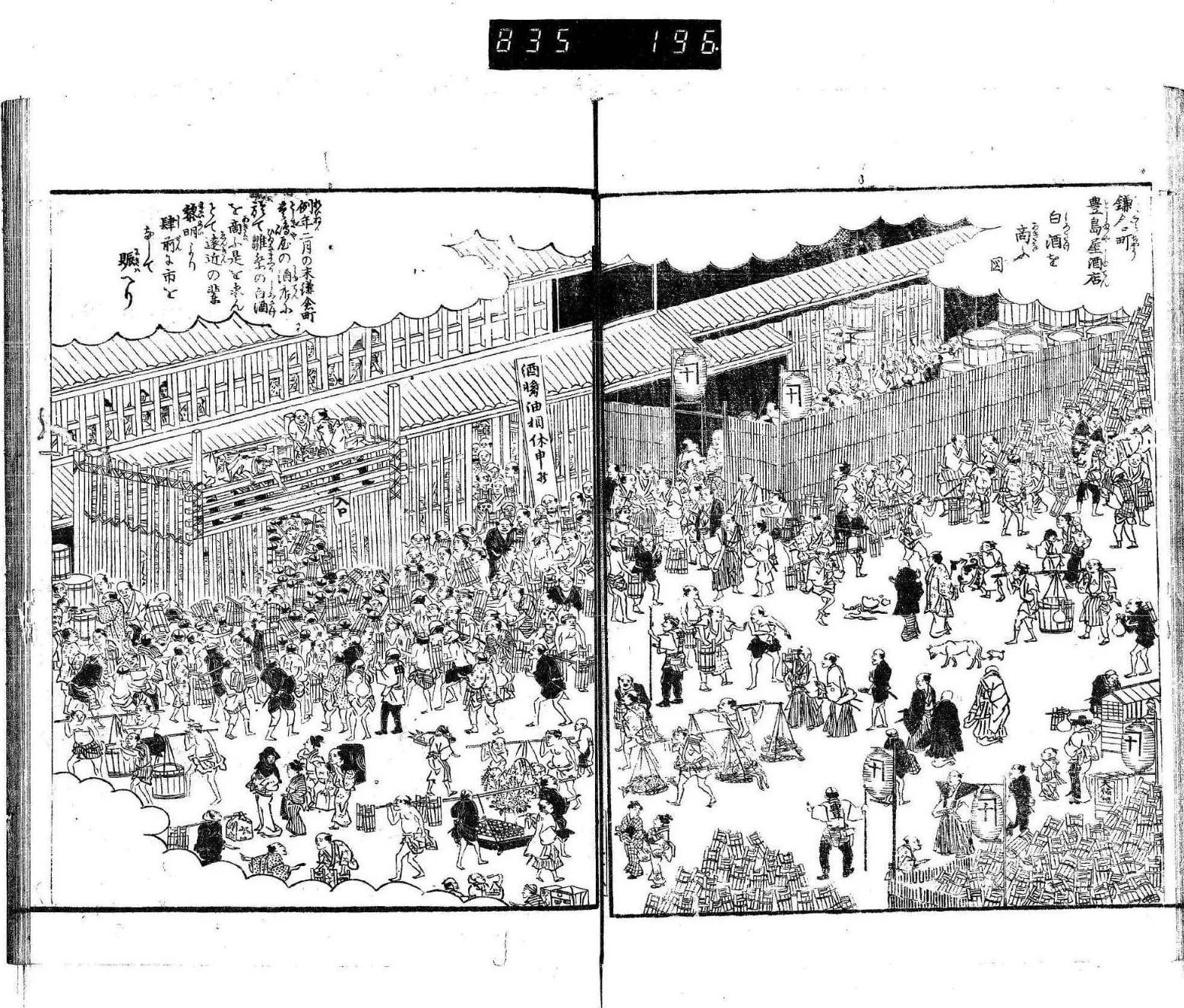

江戸名所圖會 コマ 50
斎藤長秋・莞斎・月岑 編、長谷川雪旦 画
1836年（刊行）・国書データベース
CC0CC0錦絵・版本
Ōtsu, from the series The Fifty-Three Stations of the Tōkaidō Road (Tōkaidō gojūsan tsugi, Ōtsu)
Utagawa Hiroshige
1841–44・The Met
