井戸いど

井戸は長屋の路地や屋敷の裏の、暮らしの中心。地上に木の井桁や石の枠を組み、釣瓶（縄と桶）や滑車で水を汲む。江戸の町の多くの井戸は、地下水を掘ったものでなく、木樋で引いた上水を溜めて汲む上水井戸だったが、見た目は井桁と釣瓶で同じ。手押しポンプは 1897 年から現れ、昭和の初めにかけて広まる。

井戸枠

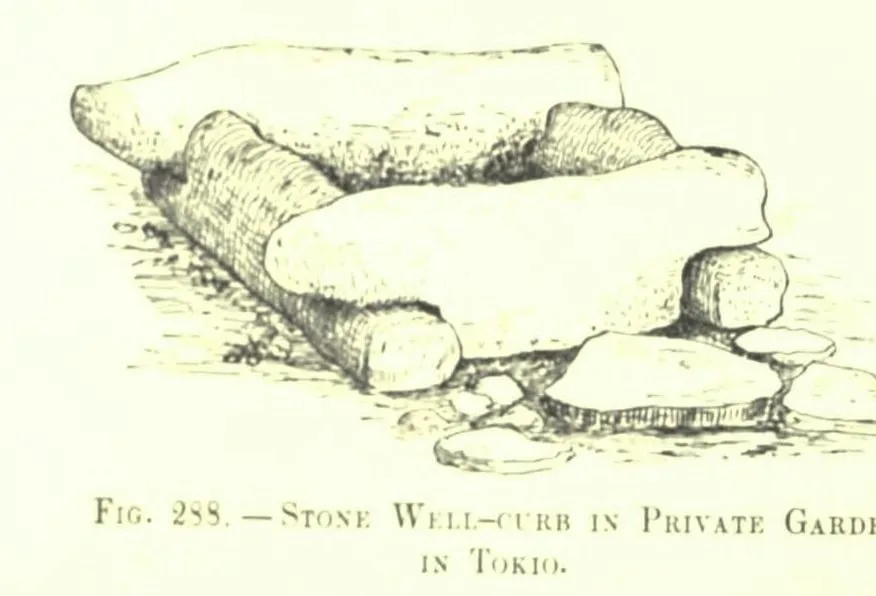

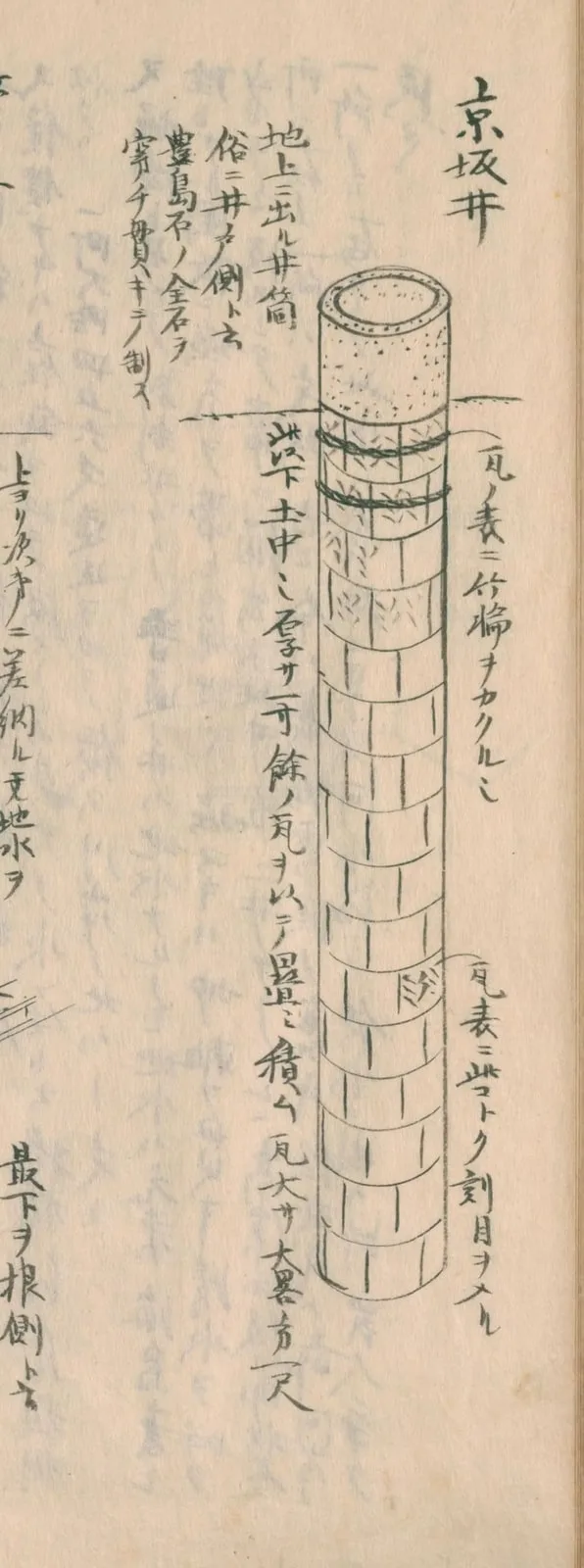

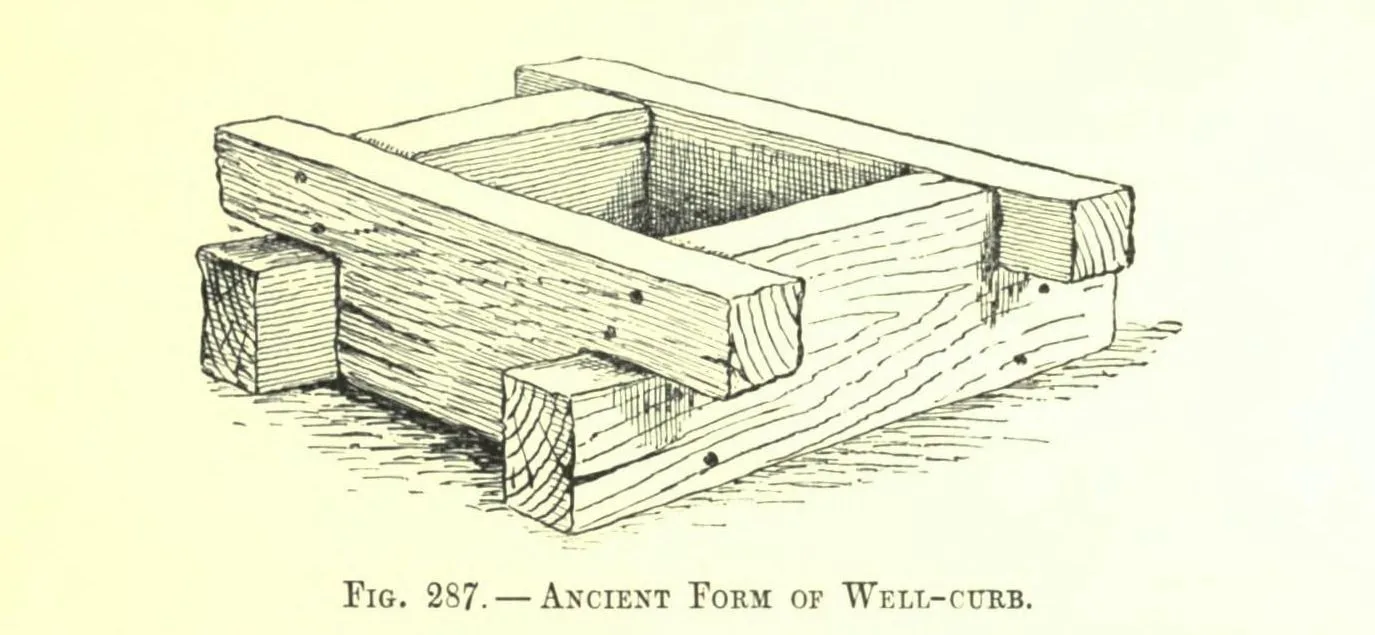

古くは厚板を組んだ井籠や曲物。中世〜近世は木の井桁や石組み。近代は石やコンクリートの管。

汲み上げ

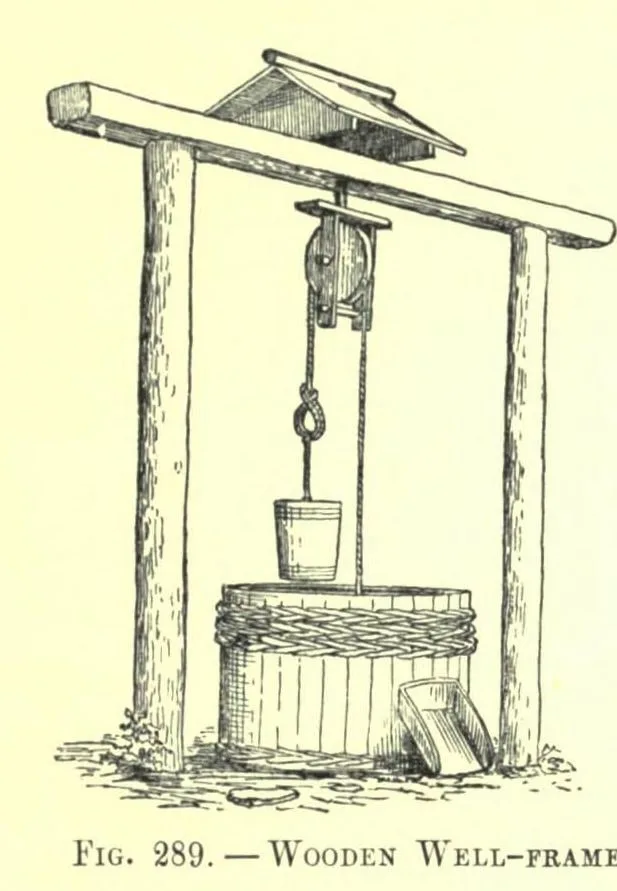

釣瓶（縄の先の桶）、車井戸（滑車に縄を掛け、両端に桶）、はねつるべ（長い竿のてこ。農村に多い）、手押しポンプ（1897 年〜）。

江戸の上水

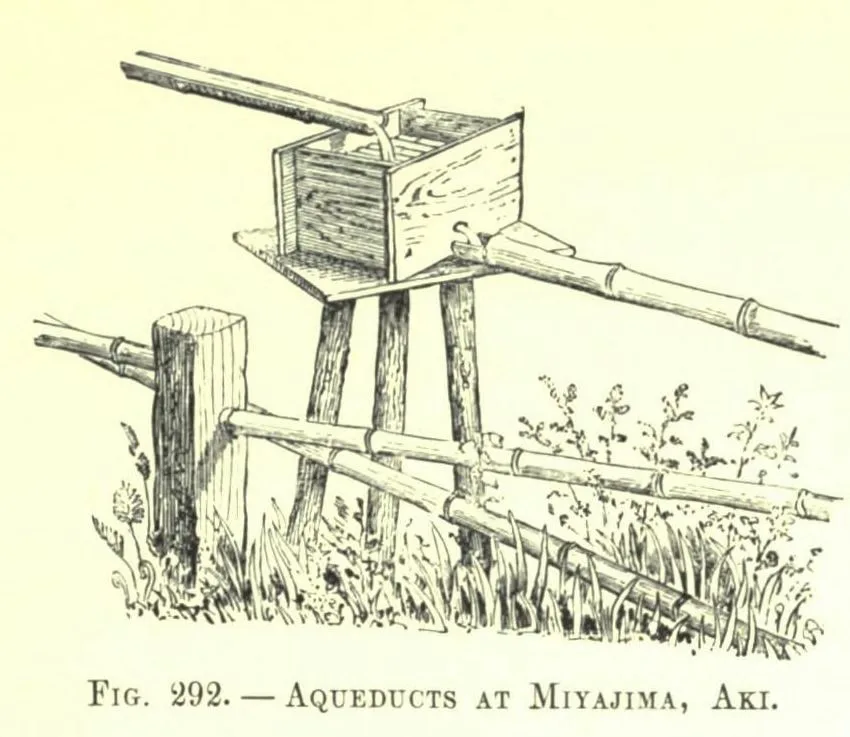

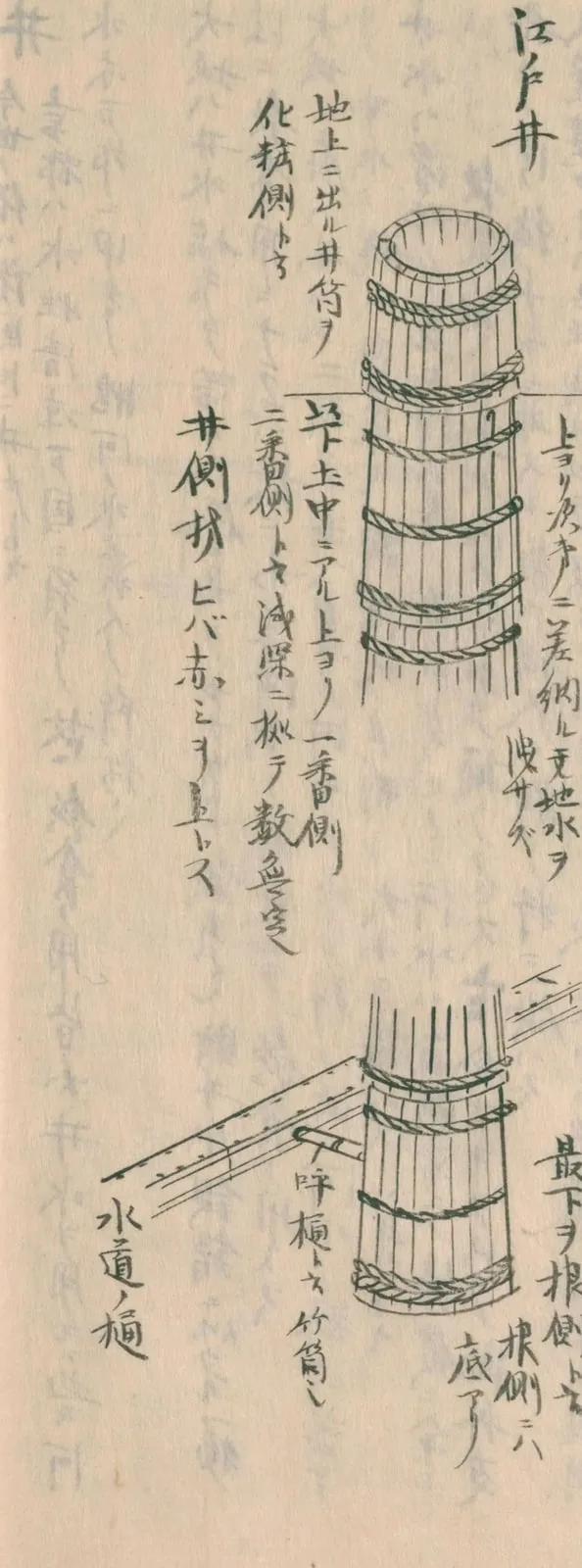

神田上水と玉川上水（1653〜54）の水を、地下の木樋・石樋で町へ引き、上水井戸に溜めて汲んだ。

近代の水道

東京の近代水道は 1898 年に神田・日本橋から通水し、1911 年に完成。横浜は 1887 年。長屋では路地に共用の水道栓が立つ（推定）。

井戸端

長屋の井戸は路地の中ほどの広がりにあり、洗い物と話の場。七夕には井戸さらい（井戸替え）をした。

描くときのポイント

1. 1長屋の井戸は、周りに洗い物をする人を集めると場面になる。流し板と水甕を足もとに置く。

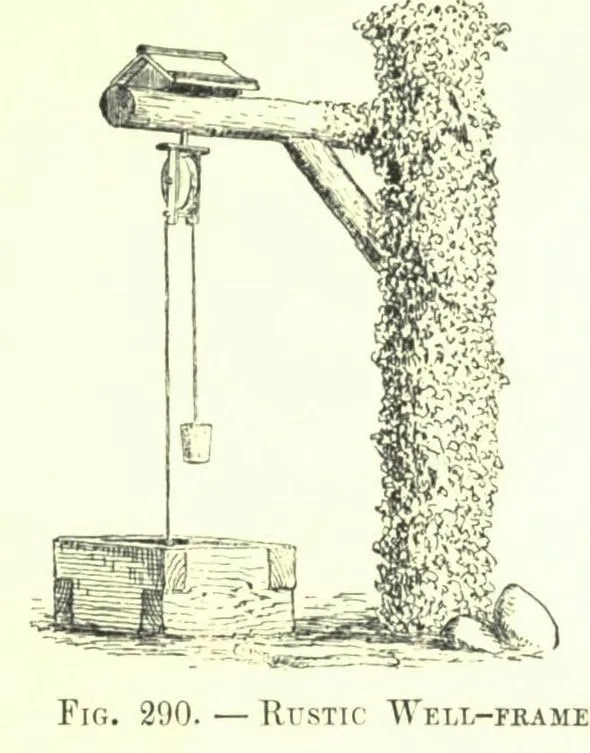

2. 2車井戸は滑車を吊る 2 本の柱と横木が縦の線になる。小屋根を架けるとシルエットが締まる。
3. 3はねつるべは長い竿が斜めに空へ伸び、シルエットだけで農村と分かる。
4. 4井桁は上から見ると「井」の字。俯瞰の構図では木口（材の端）の重なりを描く。

時代考証の落とし穴

• 手押しポンプを江戸・明治前期に置かない（1897 年から）。
• 長屋の各戸に井戸を描かない。路地で共に使う。
• 江戸の上水井戸を、深い掘り抜きの井戸のように描かない。上水を溜める浅い井戸（見た目は同じ井桁と釣瓶）。
