長屋ながや

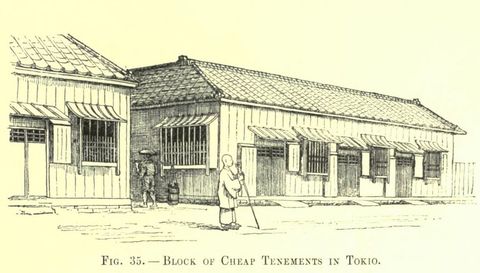

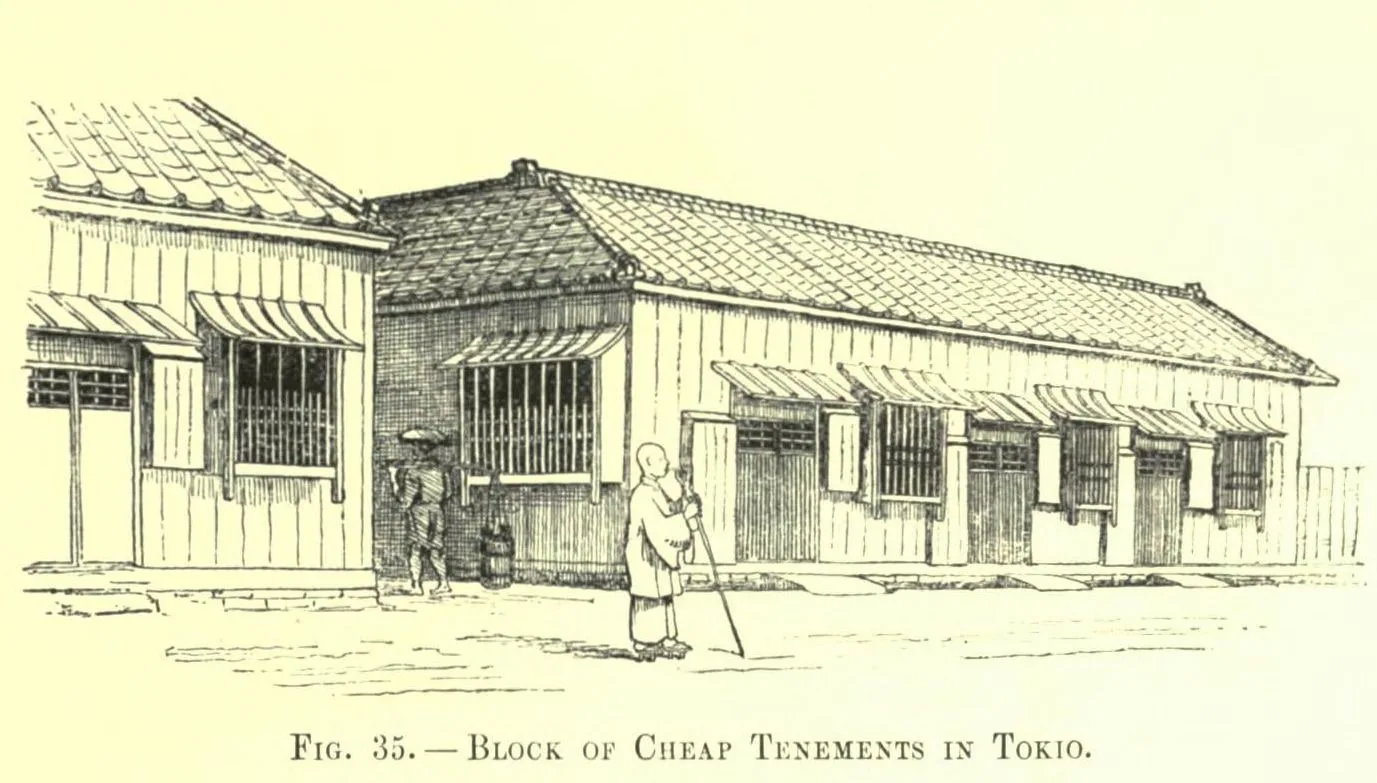

1 棟の建物を壁で区切り、何軒もが並んで住む借家。表通りに面したものが表長屋、路地の奥のものが裏長屋（裏店）。江戸の町屋敷の裏は、17 世紀後半から長屋に使うのが普通になった。裏長屋の 1 戸は「九尺二間」（間口約 2.7 m・奥行約 3.6 m）ほどで、戸口の土間にかまどと流し、奥に畳の一間。井戸・便所・ごみ溜めは路地で共に使い、路地の中央の溝をどぶ板で覆う。職人や棒手振りの暮らしの場。

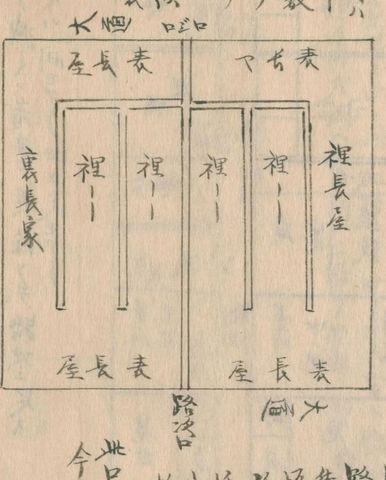

表長屋と裏長屋

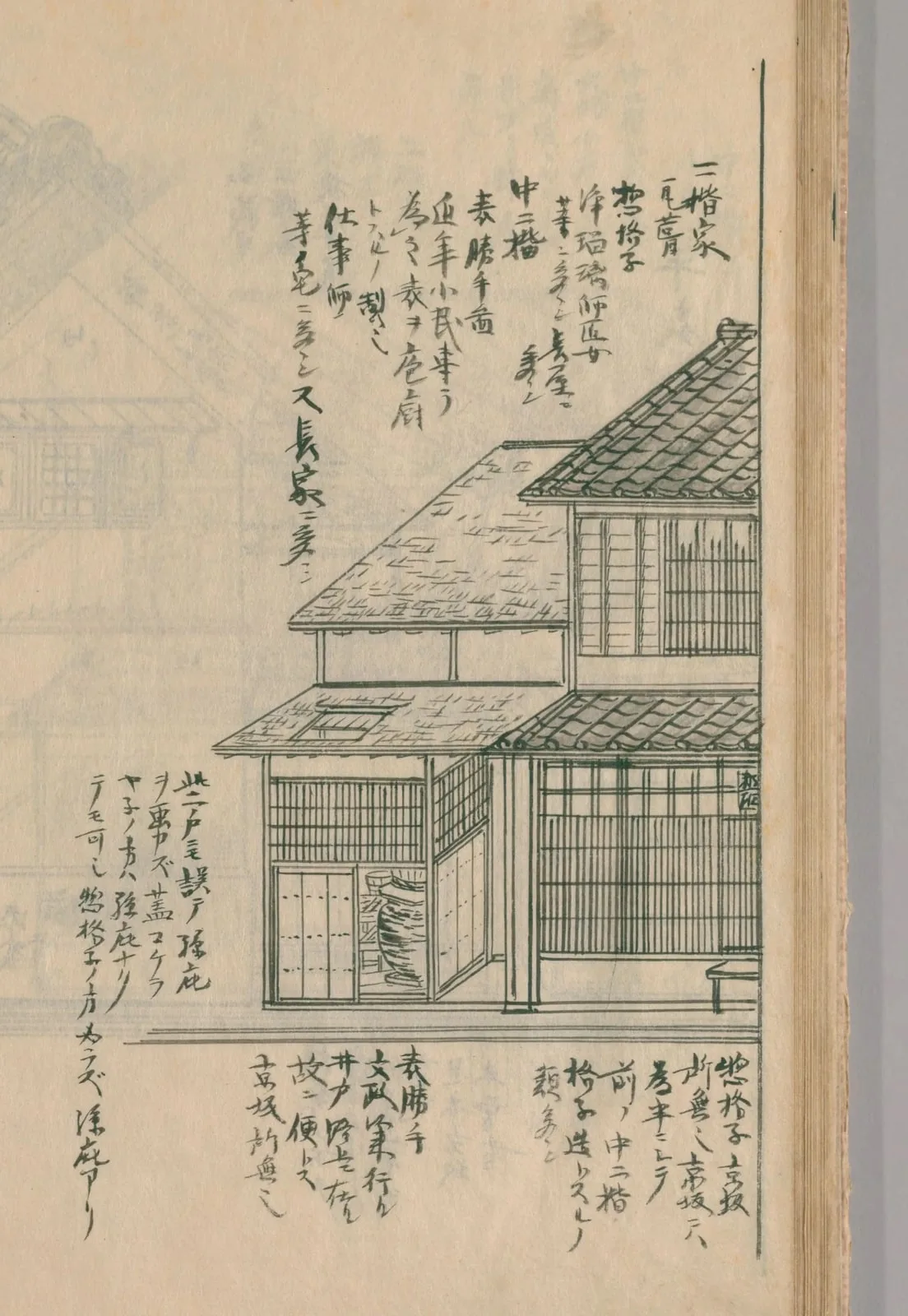

表通りに面して店を兼ねるのが表長屋（2 階付きもある）。表の町家の脇の路地を入った奥に、平屋の裏長屋が向かい合って並ぶ。

棟割長屋と割長屋

棟割長屋は棟の線で背中合わせに仕切り、戸口は片側だけ。路地が 1 本で済む。割長屋は間口の方向に仕切り、前後に戸口がある。

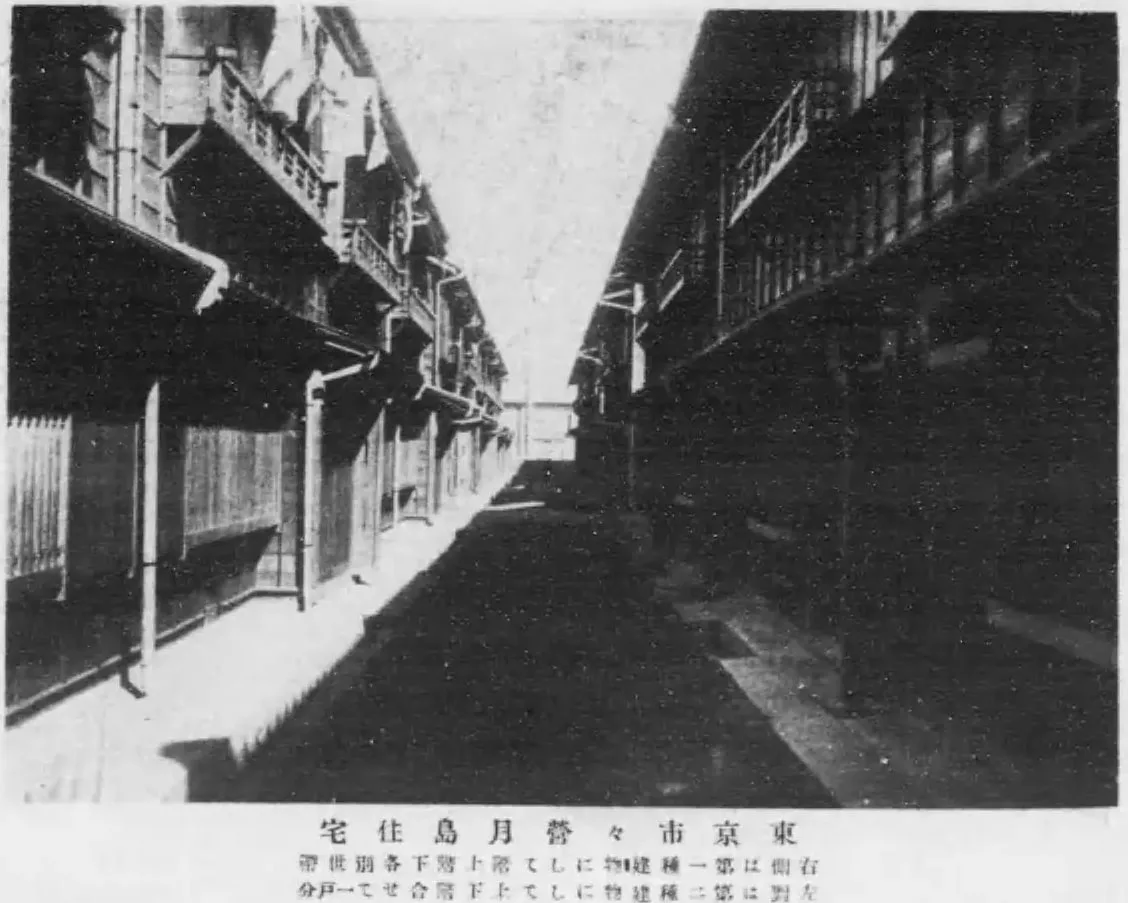

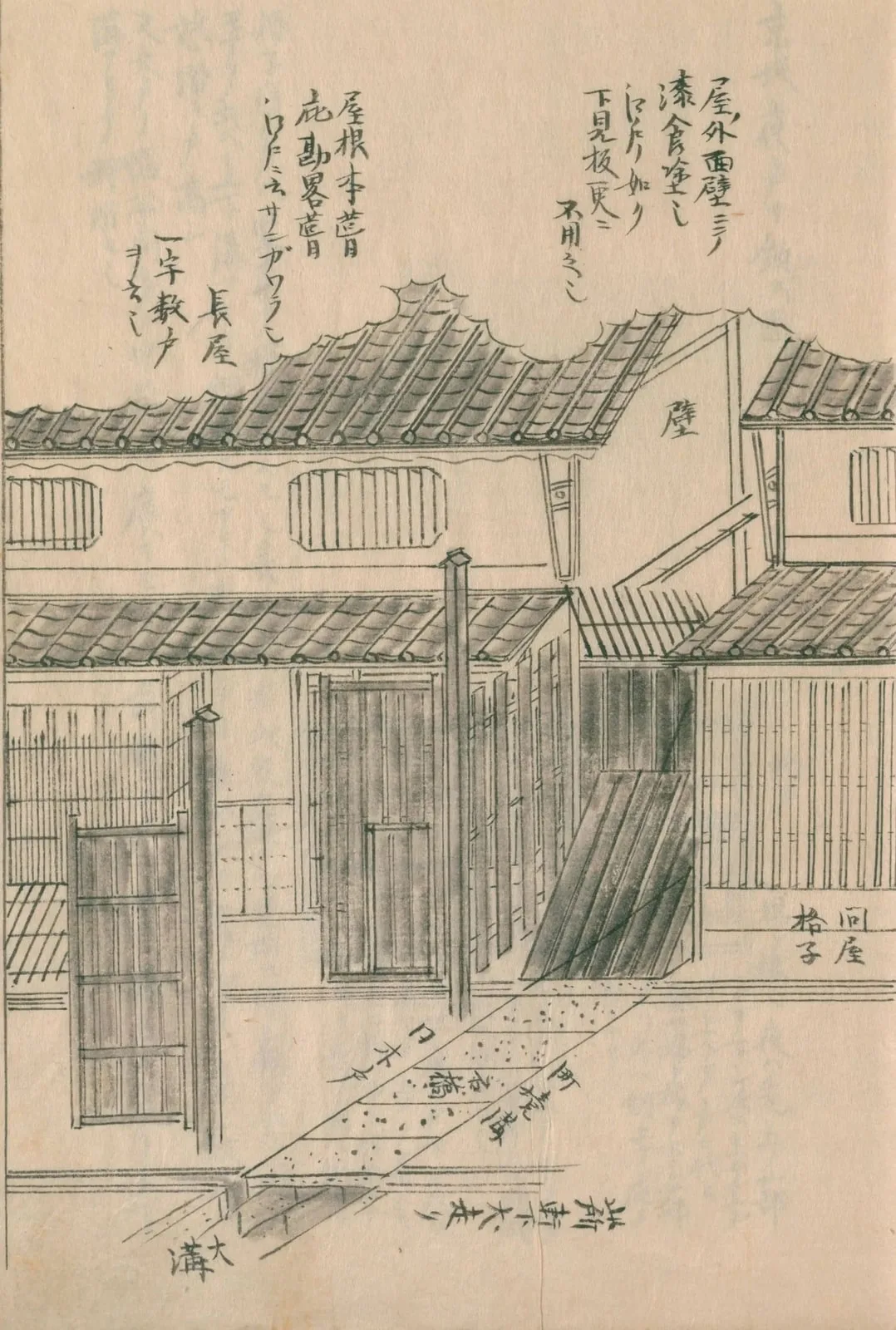

路地

表通りからの入口に木戸。中央に下水の溝とどぶ板。中ほどに共同の井戸、突き当たりに便所とごみ溜め、その近くに稲荷の小さな祠。

1 戸の中

腰高障子の戸口を入ると土間で、かまどと流しと水甕。上がると畳か板の一間で、押し入れは無いことが多い（推定）。茶の間・寝間・仕事場を兼ねる。

家賃と住む人

文政で月 400 文、天保で月 600 文ほど。日掛けで払う人が多い。大工・左官などの職人、天秤棒の棒手振り、日雇い。

描くときのポイント

1. 1路地は狭いので、路地の奥へ向けた 1 点透視が効く。軒と軒の間に細く残る空、物干し竿、どぶ板の継ぎ目を消失点へそろえて並べる。
2. 2戸口は 1 戸に 1 つ。九尺二間なら戸口の幅 3 尺で、残りの 6 尺に腰高の窓か壁（推定）。腰高障子には住む人の名や商いを書く（文字は架空）。
3. 3軒が低いので、立った人の頭と軒先が近い。人物を入れると、狭さがすぐ伝わる。
4. 4井戸端・稲荷・便所の位置関係を決めてから路地を描くと、場面の動線ができる。

時代考証の落とし穴

• 裏長屋に、1 戸ごとの井戸や便所を付けない。路地で共に使う。
• 棟割長屋と割長屋を混ぜない。棟割長屋は背中合わせで、戸口が片側にしかない。

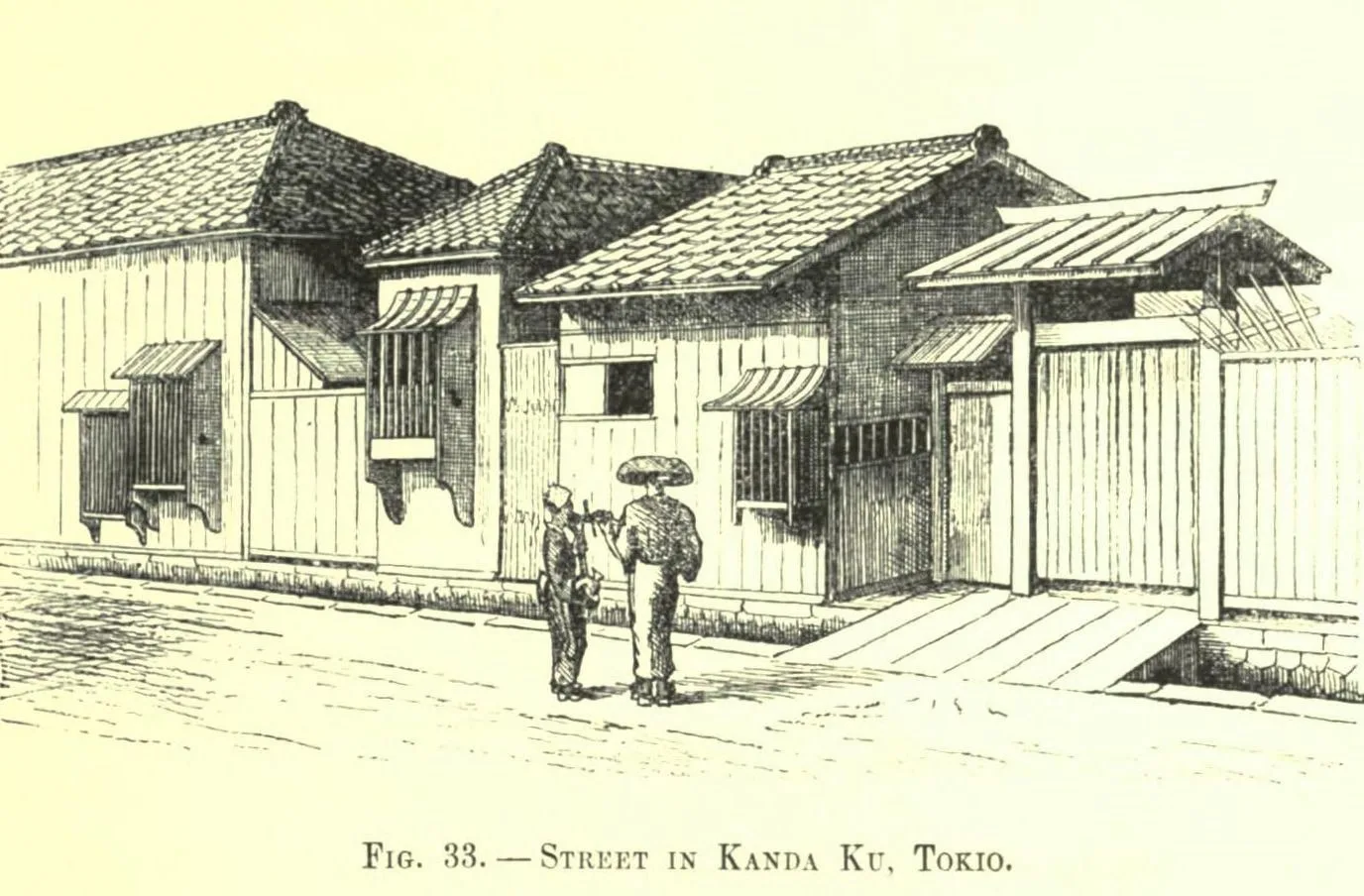

• 裏長屋は表通りからは見えない。表通りには表店か表長屋が並ぶ。
• 長屋の路地に側溝を 2 本描かない。中央に 1 本。
• 1720 年より前の江戸の長屋を瓦屋根にしない。板葺きに石を置く。
