電柱・電線でんちゅう・でんせん

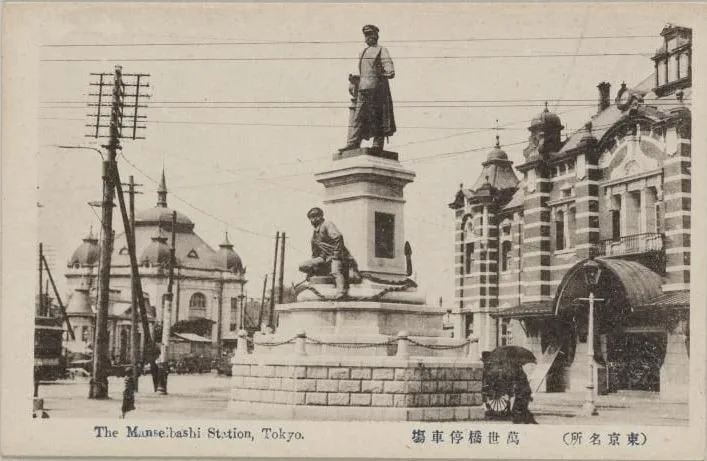

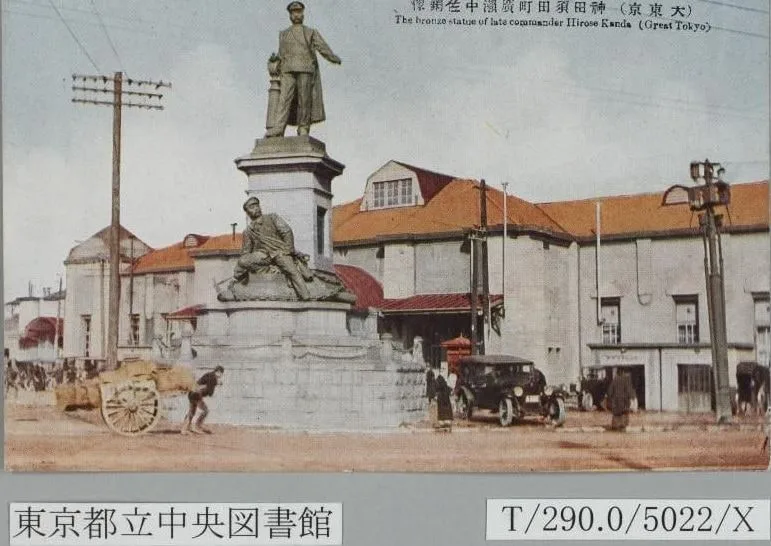

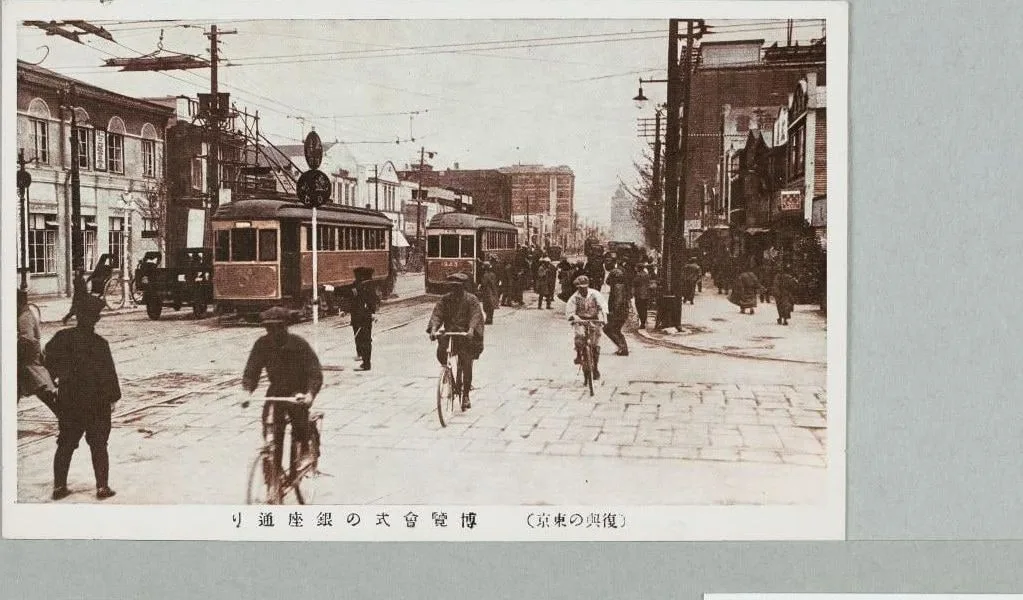

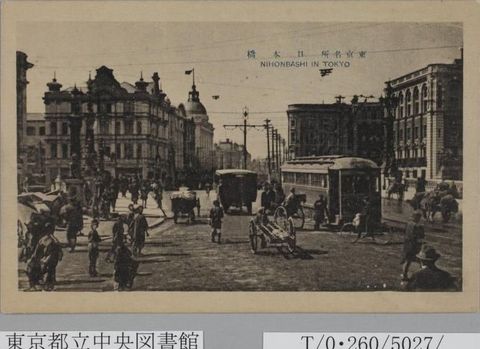

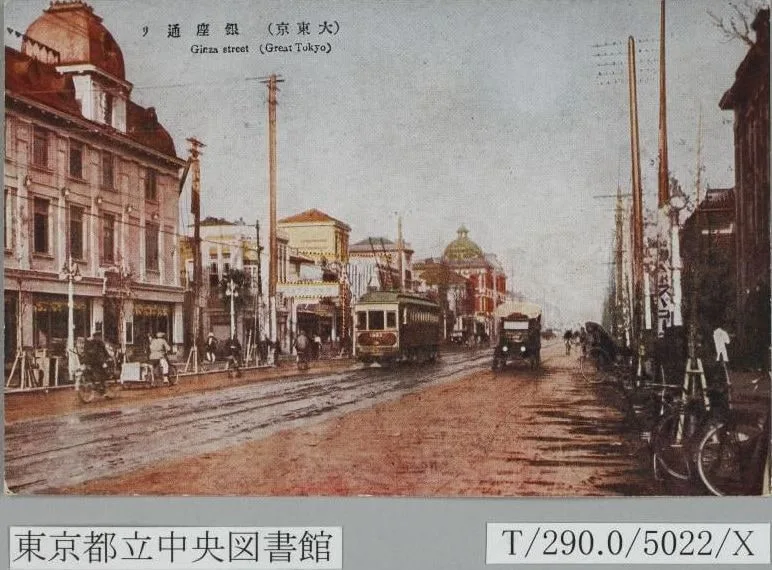

1869 年に東京と横浜の間に立った電信柱が始まり。木の柱、多くは杉で、横木（腕木）に磁器の碍子を並べて電線を張った。1890 年代に電話が加わり、電灯の線、市電の架線と、通りの上の線は年を追って増える。全国の電柱は 1881 年に約 14 万本、1920 年に 100 万本を超えた。大正の都心の通りは、腕木が何段も重なった柱と、空を横切る線の束が目立つ。

柱

木の柱（杉・檜・桜。多くは杉）。1900 年代からは防腐剤を染み込ませた柱が大半。市電の通りには鉄の柱。

腕木と碍子

腕木に碍子を並べて電線を張る。電話が始まると腕木が何段にも重なる（推定）。

線の増え方

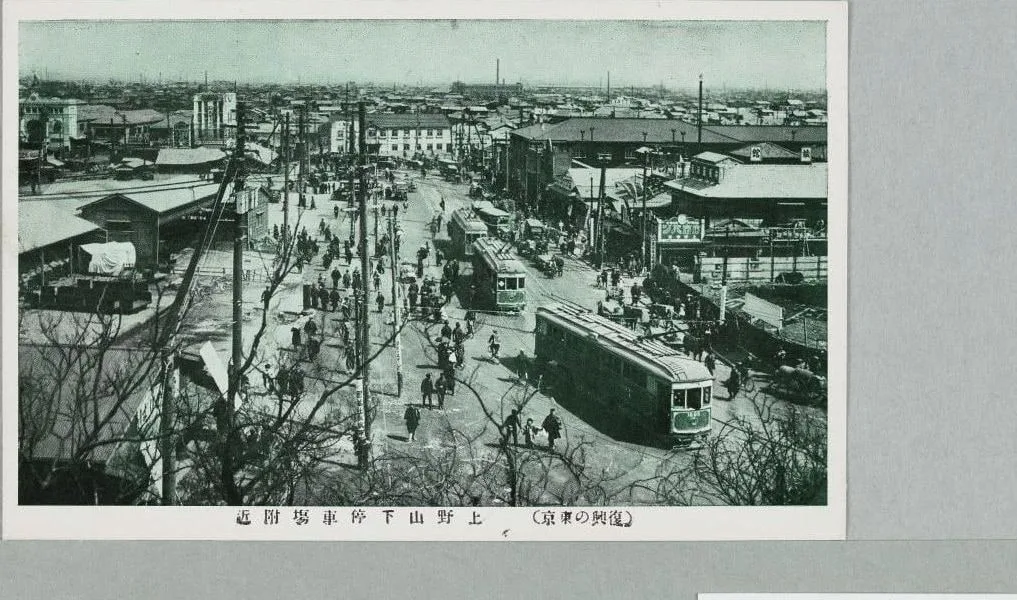

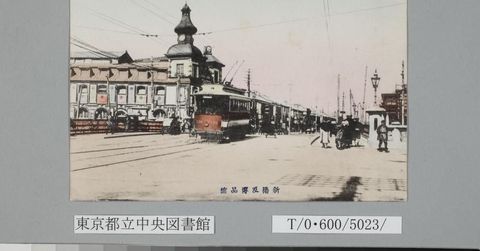

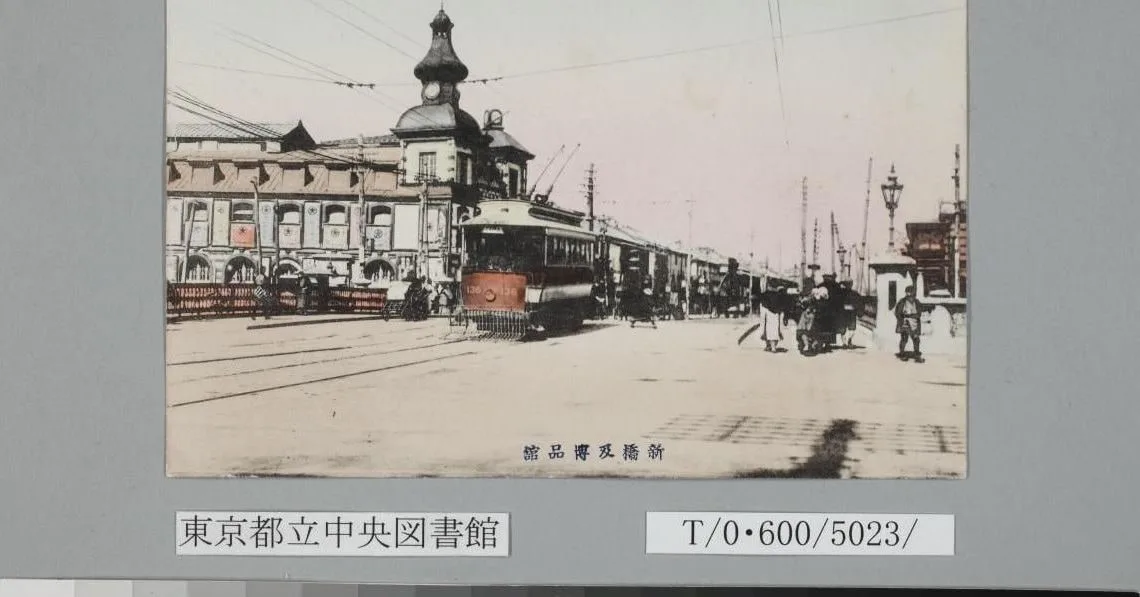

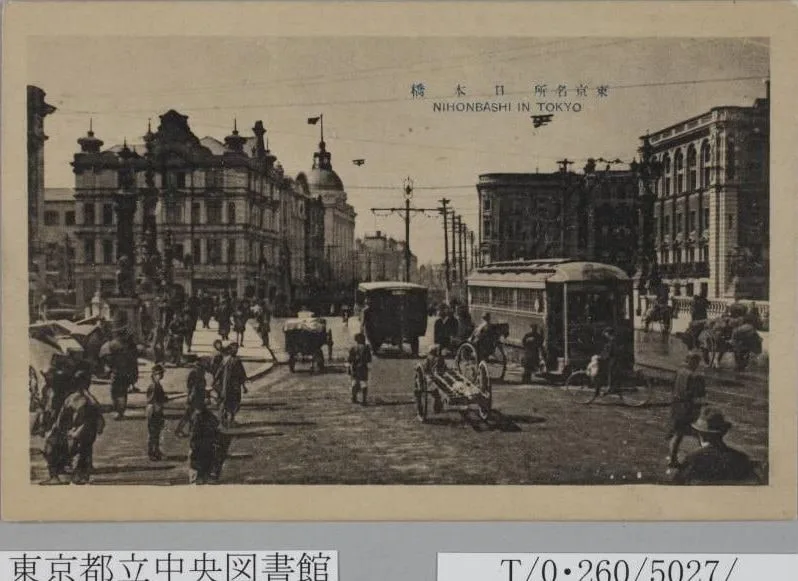

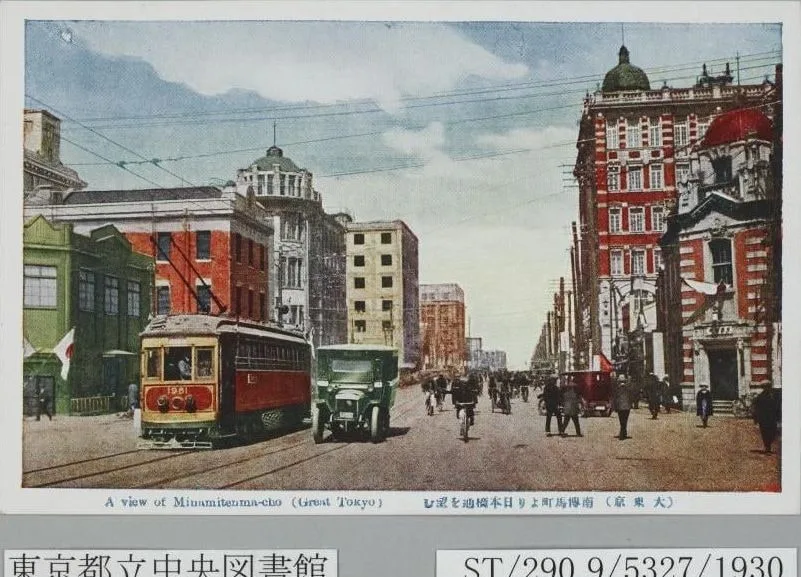

1869 年の電信、1889〜90 年の電話、1888 年からの電灯、1903 年からの東京の市電の架線。通りの上の線が重なっていく。

数

全国の電柱は 1872 年 11,504 本 → 1881 年 139,352 本 → 1902 年 564,983 本 → 1920 年 1,002,994 本 → 1935 年 2,551,007 本（電信と電話の柱の合計）。

描くときのポイント

1. 1電線は柱と柱の間で必ず下に垂れる。直線で引かず、たるみの曲線にする。たるみの深さは柱の間でそろえる。
2. 2電線の束はコマの対角線を作る。あおりの空に入れると、町の密度が出る。
3. 3奥の柱ほど線が細く、本数が減って見えるように間引く。
4. 4電柱の縦の線は 2 点透視で傾けない。

時代考証の落とし穴

• 1869 年より前の場面、また電信の通っていない街道の村に電柱を立てない。
• 明治初めの電信は腕木 1〜2 段の細い線。大正の都心のような多段の腕木を明治 10 年代に置かない（推定）。
• コンクリートの電柱を戦前の通りに並べない（広まった年は推定）。
